Jäspi Basic Evo 16 – hybridilämmityspaketti
Sisältää arvonlisäveron. Toimituskulut ja ehdot
Tuotetiedot
Kun nykyinen kattila tai varaaja halutaan säilyttää
Jäspi Basic Evo 16 tuo ilma-vesilämpöpumpun nykyisen vesikiertoisen lämmityksen rinnalle. Se on tarkoitettu esimerkiksi öljy- tai sähkökattilan tai energiavaraajan yhteyteen. Nykyinen järjestelmä huolehtii tarvittaessa lisälämmöstä. Tämä paketti ei sisällä uutta käyttövesivaraajaa.
- R290-kylmäaine ja säätyvä invertterikompressori.
- myUplink-etävalvonta ja suomenkielinen käyttövalikko.
- Valmistajan käyttöalue lämmityksessä −25 °C:een asti. Lisälämmön tarve tarkistetaan mitoituksessa.
Mitä hintaan sisältyy?
Evo 16 -ulkoyksikkö (3×400 V), MCU 40 -ohjausyksikkö, latauspumppu, maateline, 3 metrin eristetty kondenssiveden poistoputki lämmityskaapelilla, AR 1 -apurele ja 230 V:n shunttitoimilaite. Järjestelmän LVI-numero on 5363619. Hinta sisältää ALV:n 25,5 %. Asennustyö, sähkötyöt ja kohdekohtaiset putki- sekä lisävarusteet eivät sisälly laitehintaan. Toimituskulu näkyy kassalla. Saatavuus vahvistetaan tilauksen yhteydessä.
Milloin Basic Evo 16 on sopiva?
16-malli on Basic Evo -sarjan suurin vaihtoehto. Sen enimmäisteho A−7/W35-olosuhteissa on valmistajan mukaan 12,38 kW ilman sulatusjaksoja. Malli valitaan laskettuun lämmöntarpeeseen: suurempi laite ei ole automaattisesti parempi. Nykyisen kattilan kunto ja säilyttämisen hyöty arvioidaan samalla.
Ulkoyksikkö tarvitsee 3 × 400 V:n syötön ja esitteen mukaan 3 × 16 A:n suojauksen. Ohjausyksikön syöttö suunnitellaan erikseen. Sähköasentaja tarkistaa talon liittymän, kuormituksen ja tarvittavat muutokset.
Asennus ja mitoitus
Putkiwelholta saat laitteiston, neuvonnan ja asennustarjouksen. Malli valitaan rakennuksen lämpöhäviön, kulutuksen ja lämmönjaon tarvitseman veden lämpötilan perusteella. Mallinumero ei tarkoita samaa antotehoa kaikissa olosuhteissa. Patteriverkoston kanssa tarkistetaan myös vesitilavuus ja puskurivaraajan tarve.
Ulkoyksikön paikka, sähkösyöttö ja sulatusvesien poistoreitti tarkistetaan ennen toteutusta. R290-laitteen sijoituksessa noudatetaan valmistajan turvaetäisyyksiä. Viilennys vaatii erilliset, kohteeseen sopivat lisävarusteet.
Tekniset tiedot
Ulkoyksikkö
| LVI-numero, järjestelmä | 5363619 |
|---|---|
| Korkeus × leveys × syvyys | 1397 × 1204 × 384 mm |
| Massa | 142 kg |
| Pohjalaatan vähimmäisleveys × syvyys | 1300 × 594 mm |
| Maatelineen korkeus × leveys × syvyys | 410 × 1204 × 494 mm |
| Järjestelmän energialuokka 35/55 °C | A+++ / A+++ |
| Lämmitysteho | 4,24 kW — A7/W35, EN 14511 |
| COP | 5,3 — A7/W35, EN 14511 |
| Lämmitysteho | 11,4 kW — A−7/W35, EN 14511 |
| COP | 2,72 — A−7/W35, EN 14511 |
| Enimmäislämmitysteho | 16,74 kW — A7/W35, ilman sulatusta |
| Enimmäislämmitysteho | 12,38 kW — A−7/W35, ilman sulatusta |
| Äänenpaine | 40 dB(A) — Nimellinen Q=4; etäisyys 2 m |
| Äänenpaine | 31 dB(A) — Nimellinen Q=4; etäisyys 4 m |
| Kylmäainemäärä | 1,6 kg |
| Sähkönsyöttö | 3 × 400 V |
| Sulake | 3 × 16 A |
| Kompressori | Twin rotary |
| Kylmäaine | R290 |
| Putkiyhteet | DN25 (R1) ulkokierre |
Lämmitys
| Alin ulkolämpötila | -25 °C |
|---|---|
| Veden enimmäislämpötila | 75 °C — 75 °C on sarjan ilmoitettu enimmäisarvo. Tuotekortti ei anna koko lämpötilariippuvaista käyrää. |
Ominaisuudet
| Suomenkielinen ohjaus | Kyllä |
|---|---|
| myUplink-etävalvonta vakiona | Kyllä |
| Laajennettavissa Tehowatti Air -sisäyksiköllä | Kyllä |
Ohjausyksikkö
| Korkeus × leveys × syvyys | 410 × 360 × 120 mm — MCU |
|---|---|
| Massa | 5,15 kg — MCU |
| Sulake | 1 × 10 A — MCU |
Lähde: valmistajan tuotekortti. Nimellinen teho, maksimiteho ja eri ulkolämpötilojen arvot eivät ole keskenään sama mittaus. Maksimitehot on ilmoitettu ilman sulatusjaksoja. Sisäyksikön tarkat asennusmitat ja huoltotilat tarkistetaan asennusohjeesta.

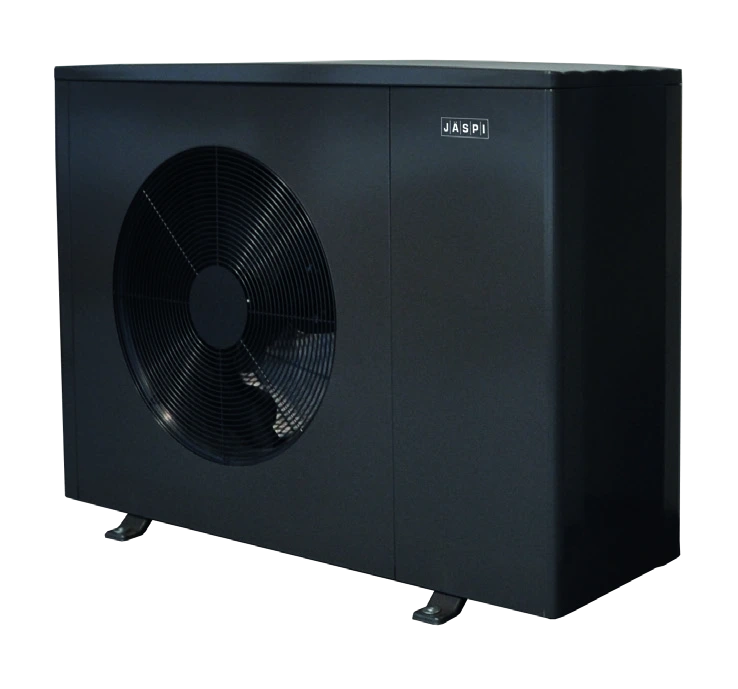

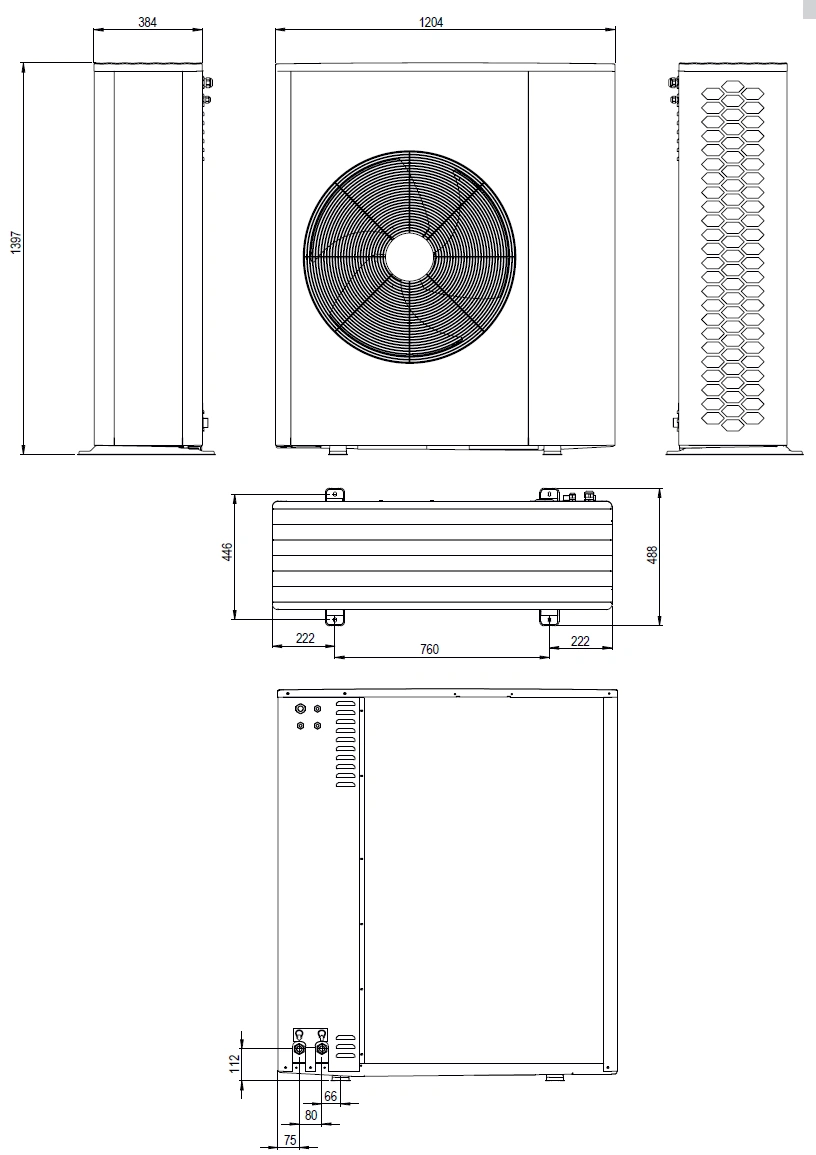

Tuotekuva on valmistajan Evo-sarjan havainnekuva. Evo 16:n tarkka koko näkyy erillisessä mittakuvassa.
Esitteet ja takuu
Lataa valmistajan tuotekortti (PDF) · Valmistajan tuotesivu ja käyttöohjeet
Valmistaja ilmoittaa viiden vuoden tehdastakuun rekisteröidylle tuotteelle. Rekisteröinti ja takuuehdot tarkistetaan valmistajan ohjeista.
Usein kysyttyä
Sisältääkö Basic Evo käyttövesivaraajan?
Ei. Se liitetään nykyiseen lämmitysjärjestelmään. Lämmönjaon, varaajan ja käyttöveden kytkentä tarkistetaan ennen tilausta. Jos haluat vaihtaa myös sisäyksikön ja varaajan, tutustu Tehowatti Air Evo -pakettiin.
