Alfea Extensa M 5

Wandmodel / Duo, NL / Tunnisteet

• Maaversio: Alankomaat (Suomen toimitusversiota ei vahvistettu)

Wandmodel / Duo, NL / Kylmäaine

• Kylmäaine: R32

Wandmodel / Duo, NL / Tekniset tiedot

• Jäähdytyksen rakenne: Monobloc
• Lämmityksen energialuokka: A+++ / A++ (W35 / W55)
• SCOP W35: 4.66 (Ilmastovyöhykettä ei eritellä)
• SCOP W55: 3.21 (Ilmastovyöhykettä ei eritellä)
• Sisäyksikön ääniteho: 40 dB(A) (ErP)
• Ulkoyksikön ääniteho: 52 dB(A) (ErP)
• Suurin menoveden lämpötila: 60 °C (Ulkolämpötila vähintään −5 °C)
• Lämmitysteho: 4 kW (A7/W35; esitteessä maksimi)
• COP: 5.03 (A7/W35; esitteessä nimellinen)
• Lämmitysteho: 4.1 kW (A−7/W35; esitteessä maksimi)
• COP: 2.93 (A−7/W35; esitteessä nimellinen)
• Lämmitysteho: 3.7 kW (A−7/W55)
• COP: 1.77 (A−7/W55)
• Sähkövastus, lämmitys: 3 kW (NL-versio)
• Ulkoyksikön äänenpaine: 30 dB(A) (ErP, Q=2, 5 m)
• Ulkoyksikön paino: 85 kg
• Tehdastäyttö: 0.88 kg
• CO₂-ekvivalentti: 0.59 t (Esitteen pyöristetty arvo)
• Ulko-/sisämoduulin meno- ja paluuputki: 1 / 1 tuumaa
• Vesiputkien suositeltu enimmäispituus: 30 m
• Paisuntasäiliö: 12 l
• Lämmitysverkoston tulo-/lähtöliitäntä: 3/4 tuumaa
• Smart Protect -puskurisäiliö: 16 l
• Lämmityksen toiminta-alue: −20…+35 °C
• Ulkoyksikön jännite: 230 V
• Ulkoyksikön syöttökaapeli: 3G2,5 mm² (Esitteen NL-asennusesimerkki, ei Suomen sähkösuunnitelma)
• Ulkoyksikön sulake: 16 A (C-käyrä, NL-asennusesimerkki)
• Sisä-/ulkoyksikön yhteyskaapeli: 4G1,5 mm² (NL-asennusesimerkki)
• Lämmitysvastuksen syöttö: 230 V, 3G1,5 mm², C16 A (NL-asennusesimerkki)

Seinämalli, NL / Sisäyksikkö

• Paino tyhjä / täytetty: 34 / 50 kg

Duo, NL / Sisäyksikkö

• Paino tyhjä / täytetty: 130 / 340; 140 / 390 kg (190 l / 230 l variantit)

Duo, NL / Varaaja

• Varaajatilavuudet: 190 / 230 l
• Käyttöveden energialuokka: A
• Käyttövesivastus: 1.2 kW
• Varaajan materiaali: Emaloitu teräs, titaanianodi
• Käyttövesiliitännät: 3/4 tuumaa (Tulo ja lähtö)
• Käyttövesivastuksen syöttö: 230 V, 3G1,5 mm², C16 A (NL-asennusesimerkki)

Wandmodel / Duo, NL / Ominaisuudet

• Kompressori: Invertteri
• Jäähdytys: Vakiorakenteessa mahdollinen (Sopiva lämmönjako / jäähdytysjärjestelmä tarvitaan)
• Käyttökohde: Uudis- ja saneerauskohde, matala- tai keskilämpöinen lämmönjako (Lattia/katto, patterit, puhallinkonvektorit)
• Valmistus: Sisäyksikkö Ranskassa, ulkoyksikkö Fujitsun kanssa kehitetty (Esitteen valmistajatieto)
• Smart Protect: Integroitu rinnakkaispuskuri, toisiopumppu, tyhjennys ja sähkövastus (Likasuodatin mukana)
• Smart Adapt: Asennus ilman ulkoanturia mahdollinen (Yhteensopiva huonetermostaatti)
• Näyttö: Digitaalinen värinäyttö (Teksti- ja symboliohjaus)
• Easy Start: Käyttöönottoavustin
• Duo-tilantarve: Noin 60 × 60 cm (Esitteen esittelyteksti; tarkat mitat sivulla 7)
• Cozytouch: Navilink 225 / 228 -termostaatin Wi-Fi, ei erillistä bridgeä (Termostaatti valitaan erikseen)
• Navilink 105: Ei Cozytouch-sovellusta
• Navilink 225: Langallinen sähkönsyöttö
• Navilink 228: Paristokäyttöinen

Wandmodel / Duo, NL / Ääni

• Äänenpaine 3 m: 34.5 dB(A) (ErP, Q=2; 5/6 kW -esimerkki)
• Äänenpaine 7 m: 27 dB(A) (ErP, Q=2; 5/6 kW -esimerkki)

Valmistajan NL-ohjepainoksen varmennukset (2023–2024)

• Kokonaisuuden koodi, seinämalli: 526945 Lähde: U0768387_2466_NL_2 / 13.11.2023, s. 6
• Ulkoyksikön koodi: 750731 Lähde: U0768387_2466_NL_2 / 13.11.2023, s. 6
• Lämmitysteho A7/W35: 4,0 kW Lähde: U0768363_2460_NL_6 / 05.03.2024, s. 8
• Lämmitysteho A−7/W35: 4,1 kW Lähde: U0768363_2460_NL_6 / 05.03.2024, s. 8
• Lämmitysteho A7/W55: 4,0 kW Lähde: U0768363_2460_NL_6 / 05.03.2024, s. 8
• Lämmitysteho A−7/W55: 3,7 kW Lähde: U0768363_2460_NL_6 / 05.03.2024, s. 8
• Ulkoyksikön suurin virta: 13,1 A Lähde: U0768363_2460_NL_6 / 05.03.2024, s. 8
• Ulkoyksikön vähimmäisvirtaama: 8,5 l/min Lähde: U0768363_2460_NL_6 / 05.03.2024, s. 8
• Ulkoyksikön paino: 85 kg Lähde: U0768363_2460_NL_6 / 05.03.2024, s. 8
• R32-tehdastäyttö: 0,88 kg Lähde: U0768363_2460_NL_6 / 05.03.2024, s. 8
• Suurin käyttöpaine: 0,3 (3) MPa (bar) Lähde: U0768363_2460_NL_6 / 05.03.2024, s. 8
• Seinäsisäyksikön koodi: 024192 Lähde: U0768387_2466_NL_2 / 13.11.2023, s. 6
• Seinäsisäyksikön mitat K × L × S: 737 × 448 × 469 mm Lähde: U0768387_2466_NL_2 / 13.11.2023, s. 8
• Seinäsisäyksikön paino tyhjä / vedellä: 34 / 50 kg Lähde: U0768387_2466_NL_2 / 13.11.2023, s. 7
• Seinäsisäyksikön vesitilavuus: 16 l Lähde: U0768387_2466_NL_2 / 13.11.2023, s. 7
• Duo-sisäyksikön koodi: 024191 Lähde: U0768399_2467_NL_2 / 13.11.2023, s. 6

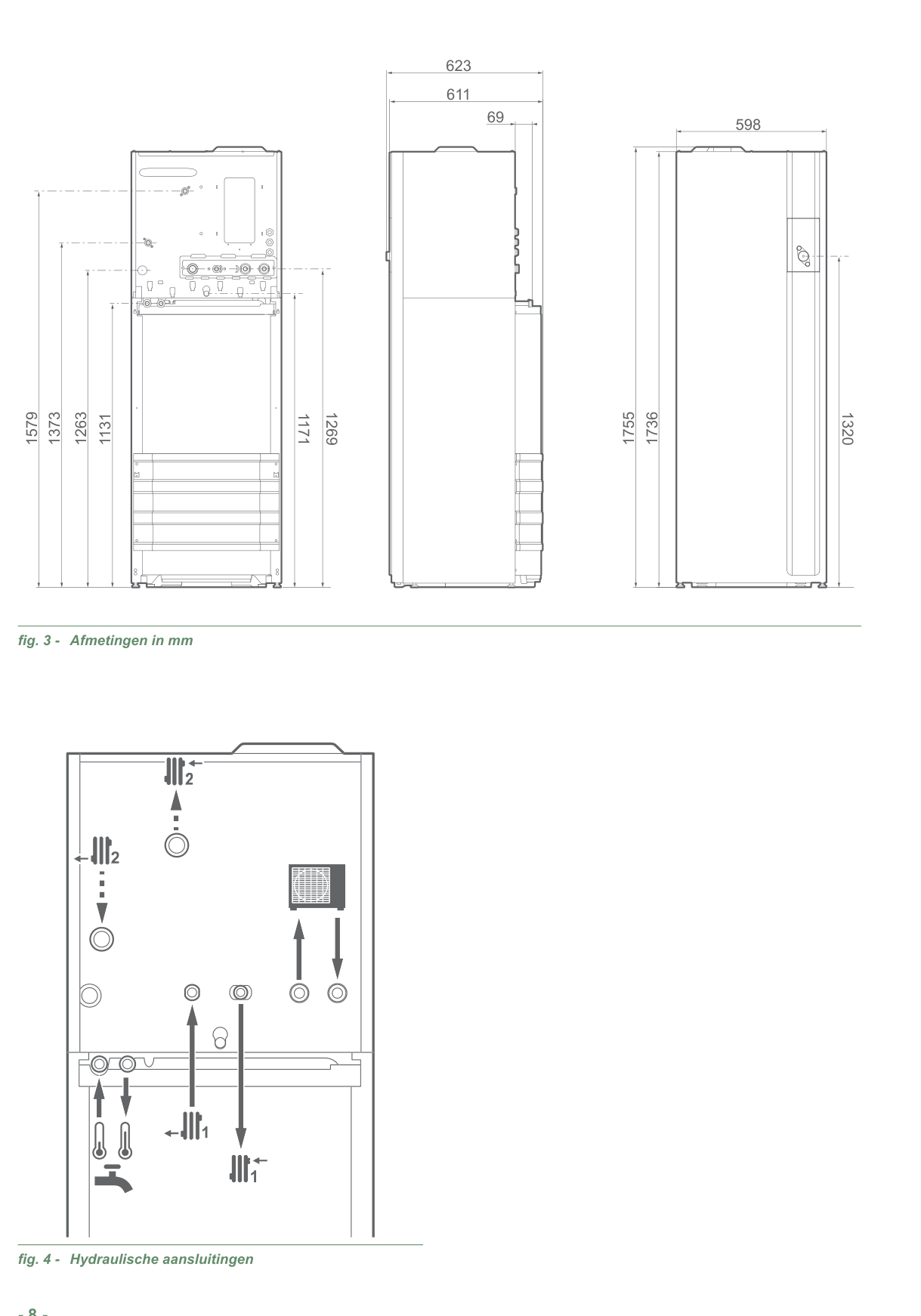

• Duo-sisäyksikön mitat K × L × S: 1755 × 598 × 623 mm Lähde: U0768399_2467_NL_2 / 13.11.2023, s. 8
• Duo-sisäyksikön paino tyhjä / vedellä: 130 / 340 kg Lähde: U0768399_2467_NL_2 / 13.11.2023, s. 7
• Duo-sisäyksikön / käyttövesivaraajan vesitilavuus: 20 / 190 l Lähde: U0768399_2467_NL_2 / 13.11.2023, s. 7
• Lämmitysveden suurin menolämpötila, patterit: 60 °C Lähde: U0768387_2466_NL_2 / 13.11.2023, s. 7

Maakohtainen sähkösuunnittelu ja Suomen toimitussisältö tarkistetaan erikseen.

Valmistajan mallikohtaiset vikakoodimerkitykset. Koodit eivät kerro vikojen yleisyydestä. G6.XX vaatii näytön tarkan alikoodin.

• 10: Ohjainkortin tiedonsiirtovirhe.
• G1: Ulkolämpötila-anturin vika.
• G2: Ulkoinen turvatulo on aktivoitunut.
• G6.XX: Ulkoyksikön vika; tarkka alikoodi näkyy näytössä tai ulkoyksikön piirilevyllä.
• G7: Menoveden lämpötila-anturin vika.
• G8: Paluuveden lämpötila-anturin vika.
• G9: Vedenpaineanturin vika.
• G11: Vedenpaine on liian matala.
• G12: Vedenpaine on liian korkea.
• G14: Järjestelmän kiertopumpun vika.
• G15.XX: Järjestelmän kiertopumpun vika; tarkka alikoodi tarvitaan.
• G16: Vaihtoventtiilin vika.
• G18: Lämmityspiirin 2 lämpötila-anturin vika.
• G22: Käyttöveden lämpötila-anturin vika.
• G27: Legionellanestojakso kestää poikkeuksellisen kauan.
• G29: Yhteys ulkoyksikköön on katkennut.
• G30: Yhteys vyöhykkeen 1 huonetermostaattiin on katkennut.
• G31: Yhteys vyöhykkeen 2 huonetermostaattiin on katkennut.
• G32: Yhteys vyöhykkeen 3 huonetermostaattiin on katkennut.
• G45: Yhteys siirrettyyn ulkolämpötila-anturiin on katkennut.
• G46: Yhteys järjestelmän kiertopumppuun on katkennut.
• G6.0: Sarjatiedonsiirtovirhe toiminnan päätyttyä.
• G6.1: Sarjatiedonsiirtovirhe toiminnan aikana.
• G6.22: UART-ohjaustiedonsiirron virhe.
• G6.5: Kompressorin kuumakaasun lämpötila-anturin vika.
• G6.6: Kompressorin lämpötila-anturin vika.
• G6.7: Lämmönvaihtimen keskiosan lämpötila-anturin vika.
• G6.8: Lämmönvaihtimen lähtölämpötila-anturin vika.
• G6.9: Ulkoyksikön ulkolämpötila-anturin vika.
• G6.12: Paisuntalaitteen lämpötila-anturin vika.
• G6.25: Ulkoyksikön veden lämpötila-anturin vika.
• G6.13: Virta-anturin vika.
• G6.14: Korkeapaineanturin tai painekytkimen anturin vika; erottelu piirilevyn LED-kuviolla.
• G6.15: Kompressorin tahdistuksen irtoaminen havaittu.
• G6.16: Kompressorin roottorin virheellinen asento havaittu.
• G6.17: Ulkoyksikön puhaltimen vika.
• G6.24: Ulkoyksikön kiertopumpun vika.
• G6.18: Kuumakaasun lämpötilasuojaus on aktivoitunut.
• G6.19: Kompressorin lämpötilasuojaus on aktivoitunut.
• G6.20: Poikkeavan matala paine.
• G6.27: Hydraulisen virtaaman vika.

Ulkoyksikön kooditaulukko: U0768363_2460_NL_6 / 05.03.2024, s. 22–23. Sisäyksikön taulukko: U0768387_2466_NL_2 / U0768399_2467_NL_2, s. 36–37.

• Alfea Extensa M – Alankomaiden esite, maaversio tarkistettava
• Atlantic Alfea Extensa M – käyttöohje (NL) — U0755573_2490_NL_1 / 20.09.2023
• Atlantic Alfea Extensa M – seinäsisäyksikön asennusohje (NL) — U0768387_2466_NL_2 / 13.11.2023
• Atlantic Alfea Extensa M Duo – sisäyksikön asennusohje (NL) — U0768399_2467_NL_2 / 13.11.2023
• Atlantic Alfea Extensa M 5/6 – ulkoyksikön asennusohje (NL) — U0768363_2460_NL_6 / 05.03.2024
